Úvazky a karabiny


Druhy karabin a navázání na lano.

V prvním dílu našeho seriálu jsme si povídali o lanech a uzlech, dnes se podíváme na úvazky a karabiny - základní prvky spojení lezce s lanem.




Úvazky

Jistící řetězec se skládá z jednotlivých jistících bodů, kterými prochází lano. Dříve se horolezci na lano navazovali přímo. Přímé navázání má však celou řadu nevýhod, největší z nich představuje nebezpečí úrazu při pádu do lana, nebo vážné problémy s krevním oběhem a dýcháním při visu v lanové smyče, které mohou skončt i smrtí. V současné době používáme ke spojení horolezce s lanem horolezecké úvazky.

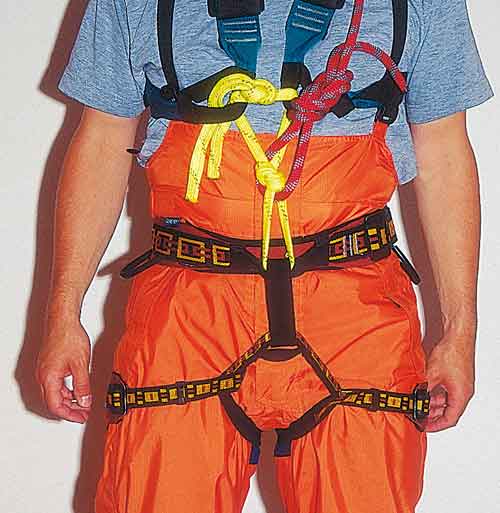

Spojení sedacího a hrudního úvazku
Spojení sedacího a hrudního úvazku, foto: Marek Cerman


Základním úvazkem je úvazek sedací (tzv. sedák). Skládá se z bederního pásu a nohaviček propojených navazovacím okem. Samostatný sedací úvazek používají sportovní lezci na cvičných a umělých stěnách. Nevýhodou jeho použití je, že těžiště lezce leží výše než bod navázání, což může způsobit při nekontrolovaném pádu přetočení lezce do nevýhodné pozice, které může mít i tragické následky. Tuto nevýhodu odstraňuje kombinace prsního a sedacího úvazku. Moderní prsní úvazek se skládá ze dvou nastavitelných popruhů s oky na navázání. Vždy se používá v kombinaci s úvazkem sedacím, nikdy samostatně. Správným provázáním sedacího a prsního úvazku posuneme navazovací bod výše, čímž zajistíme výhodnější polohu lezce po nekontrolovaném pádu. Další výhodou této kombinace je, že prsní úvazek zabrání v případě pádu prohnutí páteře směrem dozadu a riziku jejího poškození.

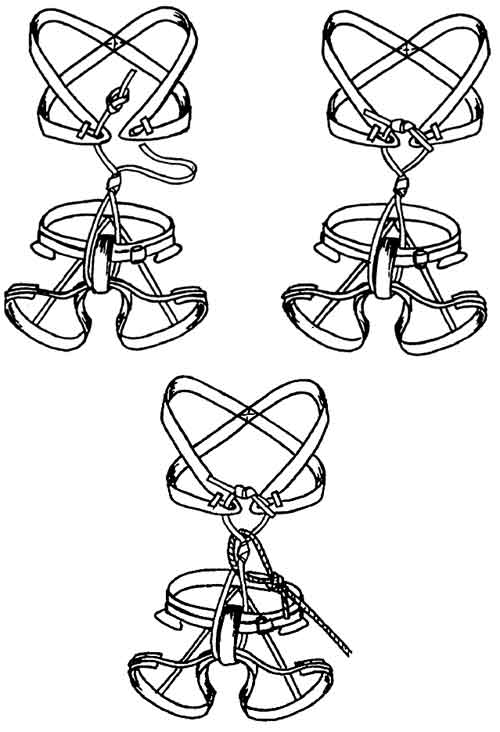

Postup správného spojení sedacího a hrudního úvazklu pomocí ploché smyčky a navázání na konec lana. Dnes se jako horní používá spíše stejnosměrný uzel
Postup správného spojení sedacího a hrudního úvazklu pomocí ploché smyčky a navázání na konec lana. Dnes se jako horní používá spíše stejnosměrný uzel, foto: Marek Cerman


Karabiny

Karabiny jsou základním prostředkem pro spojení lana s vlastním jistícím bodem, úvazkem apod. Moderní karabiny jsou svou konstrukcí vždy předurčeny pro určtý druh aplikace. Typ karabiny rozeznáme podle písmena v kroužku, které je na ní vyraženo. Rozeznáváme tyto druhy karabin:

N - normální karabina, která se používá pro pohyblivé spojení lana s jistícím bodem na místech postupového jištění nejčastěji ve dvojici, propojené různě dlouhou plochou smyčou (tzv. express spojka). Dvojici karabin se smyčkou se říká „expreska“. Normální karabina však najde uplatnění i při dalších aplikacích, jako jsou různé záchranářské techniky, se kterými se seznámíme někdy později.

H - karabina HMS je určná pro jištění spolulezce přes polovičí lodní uzel (HMS). Tvar této karabiny je takový, aby jím mohl tento uzel ideálně procházet.

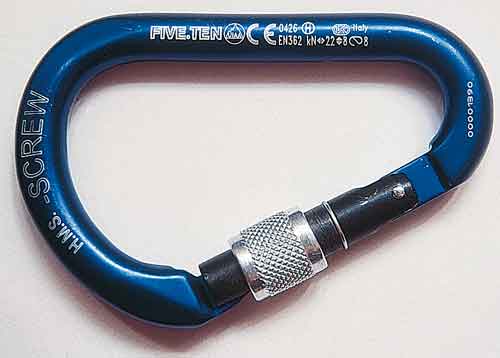

Karabina HMS
Karabina HMS, foto: Marek Cerman


K - „Klettersteig“ je karabina určená pro jištění na zajištěných cestách. Jsou na ni kladeny požadavky zejména s ohledem na zatížení karabiny všemi směry, které mohou vzniknou při pádu na zajištěné cestě. Tyto karabiny mají většinou speciální zámky, které usnadňují čsté otevírání a zavírání zámku.

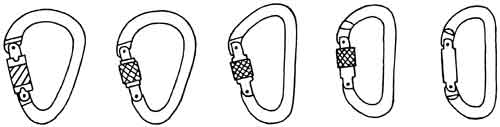

Různé typy karabin
Různé typy karabin, foto: Marek Cerman


Zámky karabin

Karabiny s jednoduchým zámkem jsou lehké a používají se zejména v expreskách. Výhodou toho zámku je jednoduchá konstrukce a snadná manipulace. Nevýhodou je možnost nechtěného otevření karabiny při nárazu o skálu a podobně. Jednoduché zámky se vyrábějí buď rovné, pro použití na straně skoby, nebo prohnuté, které usnadňují zacvaknutí lana do karabiny, zejména při manipulaci jednou rukou.

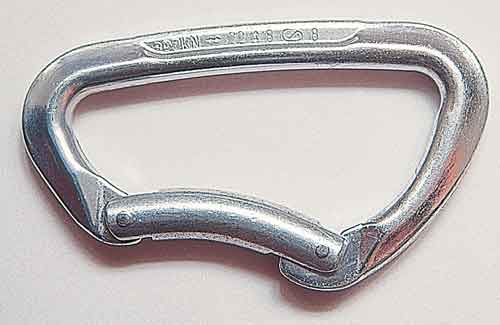

Karabina s jednoduchým zámkem
Karabina s jednoduchým zámkem, foto: Marek Cerman


Jednoduché zámky jsou v poslední době stále více nahrazovány zámky drátovými, kde díky lehké konstrukci nedochází k vibrování zámku při nárazu karabiny a tím se zmenšuje nebezpečí otevření karabiny například při pádu prvolezce do jištění.

Karabina s drátovým zámkem
Karabina s drátovým zámkem, foto: Marek Cerman


V místech, kde chceme mít opravdu jistotu pevného spojení, jako jsou jistící stanoviště, slaňovací kruhy, ale třeba i klíčové postupové jištění, používáme karabiny se šroubovací pojistkou zámku. Šroub ve formě převlečné matice na zámku karabiny zajistí pevné zabezpeční zámku v uzavřené poloze.

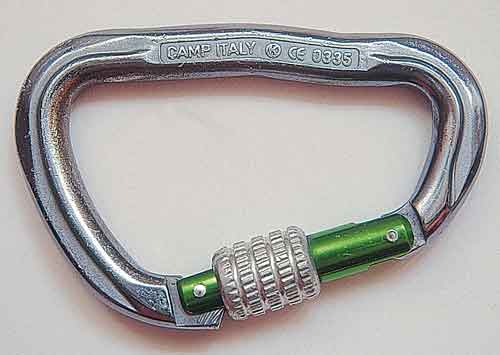

Karabina pro zajištěné cesty, klettersteig
Karabina pro zajištěné cesty, klettersteig, foto: Marek Cerman


Pro rychlejší manipulaci jsou k dispozici i různé typy zámků s automatickým uzavíráním pojistky (twist lock), výhodou je snadná a rychlá manipulace, srovnatelná s karabinou s jednoduchým zámkem. Jedinou nevýhodou je možnost otevření karabiny třením lana o pojistku zámku. Možnost takového selhání je málo pravděpodobná, bohužel se však již takový případ s tragickými následky stal.

Karabina se zámkem twistlock
Karabina se zámkem twistlock, foto: Marek Cerman


Nejjistějším způsobem, jak předejít selhání karabiny v klíčových místech, je použití dvou (v případě expesek vlastně čyř) karabin se zámky proti sobě.

Příště již vyrazíme do skal a podíváme se, jak založit jištění, vybudovat jistící stanoviště a jak správně slaňovat.


Marek Cerman je instruktorem Rakouského Alpenvereinu






[Akt. bodový průměr: 0,00 / Počet hlasů: 1] 1 2 3 4 5

| Autor: Marek Cerman | Vydáno dne 09. 01. 2009 | Počet komentářů: 6 | Přidat komentář | Informační e-mailVytisknout článek
| Zdroj: Marek Cerman

Našli jste ve článku chybu, nebo překlep? Budeme vděční za upozornění. Napište nám. Děkujeme

Související články:
Trhání kruhů na Sokolčí (27.09.2023)
Lano naříznuté karabinou (27.07.2022)
Kurz osazování kruhů v Ostrově (09.06.2022)
Semináře pro správce skal - osazování jištění (13.05.2022)
Přetržené lano na Kobyle – co víme (03.03.2022)
Mějme rádi ostré! (24.04.2021)
Praskly erární stopery (09.04.2021)
Předpověď počasí od Evropské agentury (20.10.2020)
OBI kotvy na Kokořínsku (26.08.2020)
Aplikace Zlagboard: co nového? (22.04.2020)
Fyzio gym Cooper: Sám doma na desce (04.04.2020)
Rozbor nehody ukrajinských horolezců v Tatrách (20.12.2019)
Podmíněný trest za projetí konce lana (30.10.2019)
Velká plotna se nebude dojišťovat (14.12.2018)
Magnus Midtbo: základní technika nohou (01.01.2018)
Bezpečnostní konference (24.11.2017)
Školení správců skal a prvovýstupců (10.10.2017)
Výživa při vysokohorské turistice (22.09.2017)
Garantovaná horoškola ČHS je nově v Brně (05.01.2017)
Pozvánka na školení správců skal (31.08.2016)
Štand – noční můra metodika... (08.11.2015)
Pozor na staré popruhové smyčky (14.09.2015)
Školení správců skal (17.06.2015)
Laviny (02.02.2015)
Samoblokovací pololoďák (15.11.2014)
SLF studie o lavinových ABS (06.11.2014)
Předpovědi počasí (02.09.2014)
Úraz při spouštění ve Frankenjuře (15.07.2014)
Jak odjistit Velkou plotnu (10.03.2014)
Smrtelné úrazy českých občanů (06.02.2014)
Nejhorší jistič na světě (07.12.2013)
Adidas metodický den Českého horolezeckého svazu (04.10.2013)
Co když ztratím kyblík? (17.06.2013)
Pískovcové horolezectví: jak smyčkovat. (12.05.2013)
Běžte se všichni zahrabat! (20.02.2013)
Testování jistidel (04.01.2013)
Fórum alpinismu Smíchov (27.11.2012)
Zasněžený 23. Pelikánův seminář (07.11.2012)
Když volám o pomoc (04.10.2012)
Nebezpečné Západní Tatry? (29.09.2012)
Metodický den HO horyinfo (14.07.2012)
Metodický víkend ČHS (02.04.2012)
Idioti v lavinovom terene v Gruzínsku (30.11.2011)
Lavinová nehoda při lezení mixů (24.11.2011)
Malá příhoda z Bořně (14.07.2011)
Grigri 2 ho zachránilo (27.06.2011)
Riziká lezenia ľadov (23.02.2011)
Nebezpečný daisychain (22.09.2010)
Zasypání lavinou (28.12.2009)
MarmotRockJoy Rescue Workshop II (08.09.2009)
Horolezecká abeceda (25.08.2009)
Marmot RockJoy Rescue Workshop (14.05.2009)
Stanoviště pro jištění a slaňování (19.03.2009)
Horolezecký terén (19.10.2008)
Info@hudy 9 (22.06.2008)
Tragédie na Spitzbergu... (14.04.2008)
LANA A UZLY (14.04.2008)
Přetržené lano (02.04.2008)
Sníh a vítr na Grossvenedigeru (16.12.2007)
Kurzy zdarma (24.10.2007)
Kurz pískovcového lezení (04.09.2007)
ATC Guide (04.07.2007)
Metodická příručka (12.06.2007)
Raveltik Reflex (22.05.2007)
HOLEŠOVICKÁ ANDULA (04.04.2007)
Školení Škrovádské (31.03.2007)
Dopadový test (07.03.2007)
Nová generace pípáků (05.12.2006)



Komentář ze dne: 10.01.2009 20:23:49     Reagovat
Autor: neregistrovaný - zoban (zoban@seznam.cz)
Titulek: fotka spravne, titulek nikoli
Horni uzel u prsniho uvazku prave ma byt stejnosmerny. Je to jednodussi a snaze lze smycku spravne vypnout mezi prsak a sedak.
Rozdil v nosnosti je vzhledem k zatizeni zanedbatelny, proto se od pouziti protismerneho uzlu upustulo pred cca 5 - 6 lety. V soucane dobe na protismernem trva pouze armada a i ta pouzeze setrvacnosti.
Radek

PS: jinak pekne zakladni info
0 0

Komentář ze dne: 10.01.2009 20:44:05     Reagovat
Autor: neregistrovaný - redakce (redakce@horyinfo.cz)
Titulek: Re: fotka spravne, titulek nikoli
Děkujeme za připomínku, upraveno.
0 0

Komentář ze dne: 10.04.2009 10:45:07     Reagovat
Autor: neregistrovaný - Tomáš F. (tomas.frank@horolezeckaabeceda.cz)
Titulek: Re: fotka spravne, titulek nikoli
To jsou ty jednoznačný "poučky"... Já bych, Radku, napsal... "horní uzel.... může být..."
Jinak máš pochopitelně pravdu. Jen nebuď tak kategorickej. Já si to (ze zvyku) vážu protisměrně (byť je těžší to správně "valadit"), a nováčkům říkám, že jednodušší to je stejnosměrně a ničemu to neva.

Zato bych fotce vytkl absenci pojistného uzlíku za osmičkovou smyčkou. To mi přijde jako závažnější :-)
0 0

Komentář ze dne: 10.04.2009 10:55:01     Reagovat
Autor: neregistrovaný - Tomáš F. (@)
Titulek: Rozdíl mezi karabinou -K- a karabinou -H-
Co mi v textu opravdu, ale opravdu chybí, je vyzdvižení rozdílu mezi HMS karabinou (dle normy karabinou typu H) a karabinou na hromosvod (tedy na ferátu - dle normy karabinou K).

Je sice fajn popsat jaké existují karabiny, ale vzhledem k tomu, že řada jedinců považuje HMSku za opravdu nejvhodnější karabinu na všechno - a bohužel se to často týká i prodejců, kteří na hromosvod zákazníkovi klidně HMSku nabízejí, bych smysl podobného seriálu viděl právě v upozorňování na podobná úskalí.
Tedy:
Krabina -H- i karabina -K- musí splňovat stejnou bezpečnostní normu (ČSN EN 12275)... tato norma však stanovuje PODSTATNĚ ODLIŠNÉ PARAMETRY PRO JEDNOTLIVÉ TYPY KARABIN!
Karabiny typu -K- jsou určeny pro největší možné namáhání a proto také norma stanovuje výrazně vyšší pevnost v podélném směru zatížení. Navíc může být karabina -K- (je li používána v souladu se svým původním určením, tedy na feratě) namáhána na střih i zkrut - musí proto být vybavena samočinnou (automatickou) pojistkou zámku. Pro tento účel NENÍ VHODNÁ KARABINA HMS! Tedy:
POZOR: nikdy nazamněňovat karabinu K (určenou na hromosvod) s karabinou typu -H- (HMSkou)! Požadavek normy je v případě karabiny HMS výrazně nižší (už proto, že má-li plnit účel, musí být neprofilovaná, a tedy nelze příliš zvyšovat její nosnost - obecně jsou HMSky nejméně "pevné" karabiny!)
0 0

Komentář ze dne: 10.04.2009 11:10:03     Reagovat
Autor: neregistrovaný - Tomáš F. (@)
Titulek: Re: Rozdíl mezi karabinou -K- a karabinou -H-
btw: normální karabinu neoznačujeme N (jako normální) ale -B- (je to z tý ostrovní hatlamatilky, ale převzala to i norma), správně se jmenuje základní karabina...
Tak trochu se domnívám, že nemá-li se v té terminologii učinit nehynoucí guláš, je dobré (většinou) pracovat s "oficiální" terminologií. Tedy v tomto případě s k ruce vzít příslušnou ČSN EN.
0 0
