Technická ... měnit, či neměnit spadlé karáble?


Karabina s drátovým zámkemO únavových trhlinách

Jeden čas se tradovalo že karáble která při pádu cinkne (tj padla na šutr - rozuměj když spadne karable že stěny, ne když do ní někdo spadne) musí být nemilosrdně vyměněna neb náraz může iniciovat krystalické změny v kovu karable a ta pak může v kritickém okamžiku rupnout.




Pak se zas začlo říkat že to není pravda, prý byly testovány karabiny nalezené pod El Capem a nebyl shledán úbytek pevnosti, dokonce někdo zkoušel do karabin mlátit kladivem a pak je dával na trhačku a úbytek pevnosti taky nezjistil.

Takže teď se zas říká že se nemůže nic stát a že karabina vydrží všechno.

Jelikož jsem svůj lezeckej rozkvět absolvoval v době kdy panovala legenda první, myšlenková setrvačnost vlastní senilním starcům mi bránila bez výhrad přijmout nové dogma.. tak sem začal hledat na netu a našel jsem mj. následující diskusi:

www.forums.caves.org/viewtopic.php?f=5&t=10533

Doporucuju přečíst si to celé, pro mě to bylo dost objevné.

Řekl bych že tuto informaci stojí za to si zapamatovat a šířit, bez ohledu na to že je to diskuse původně jeskyňářská a použití materiálu v jeskyních a na horách/skalkách se poněkud liší.

HZ

Ďura

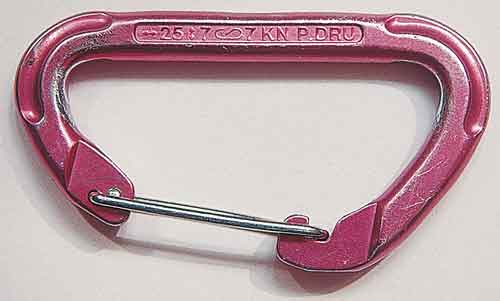

Karabina s drátovým zámkem
Karabina s drátovým zámkem, foto: Marek Cerman
Ilustrační foto


Klíčový příspěvek v inkriminovane diskusi:
(pokousim se o překlad, původní text je dole)

Problém není v tom že spadla karabina ve které se vytvořila trhlina a má sníženou residuální pevnost když je testována okamžitě, ale spíše v tom že významný pád může způsobit začátek tvorby trhliny.

Jestliže je karabina vrácena do používání při kterém je cyklicky zatěžována, počáteční poškození se bude šířit v tzv. růstu únavových trhlin.
Kazdy zátěžový cyklus způsobuje další růst trhliny a snižuje residuální pevnost. Nakonec trhlina dosáhne kritické velikosti a karabina selže /praskne, nejpravděpodobněji kujným roztržením (nevím zda takový termín v češtině existuje, snažím se přeložit ductile tearing, technici pomozte.)

Vystaveni vlhkému /vodnímu prostředí bohatému na minerály (napr jeskynní bahno, pot) růst trhliny urychlí.
Autor viděl croll (jeskyňářské šplhátko, svirka na nohu) prasknout /selhat přesně tímto způsobem, počínaje neviditelným korozním důlkem na hrané otvoru pro nýt. Vlastník si nebyl problémů vědom až do chvíle kdy jeho nožní šplhadlo prasklo a rozlomilo se na 2 kusy. Poslední fáze byla kujné roztržení.

Známky postupné koroze (zde improvizuju, ví někdo jak přeložit beach marks?) z každého zátěžového cyklu byly viditelné na povrchu trhliny (kde došlo k selhání materiálu).

Pokaždé, když vlastník uložil materiál do vlhkého pytle se zpoceným oblečením, vytvořila se vrstva oxidu.

Mějte na paměti že pokud karabina není zatížena, trhliny jsou nejspíš zavřené a nejsou viditelné. Otevřou se při zátěži, což je obtížné detekovatelné / kontrolovatelné, zejména bez příslušného vybavení a výcviku.

Autor je zaměstnán v NASA jako Inženýr pro toleranci poškození (Damage Tolerance Engineer si přeložte jak chcete).



Puvodni text:
The problem isn t that a dropped biner forms a crack then has a lower residual strength when tested immediately, but rather that a significant drop could produce crack initiation. If the biner is then put back in service where it is cyclically loaded, the initial damage will propagate in what is called fatigue crack growth. Each load cycle grows the crack and lowers the residual strength. Eventually the crack will reach a critical size in which the biner will fail, most likely via ductile tearing.

Exposure to mineral rich aqueous environments (cave mud and sweat) will accelerate crack growth.

I have seen a croll which failed in exactly this manner, starting from a non-visible (in service) corrosion pit at the edge of the rivet hole. The owner never knew of a problem until his foot ascender gave way and broke into two pieces. The final step was a ductile failure. You could see the beach marks on the failure surface from every use session leading up to the final failure. Every time he put his gear away in a humid bag filled with sweaty gear, an oxide layer would form making marker bands.

Keep in mind that when unloaded, any cracks are most likely closed and not visible. They will open under load, when it is difficult to inspect (especially without actual inspection equipment or training).

For what it s worth, I am a Damage Tolerance Engineer for NASA.






[Akt. bodový průměr: 0,00 / Počet hlasů: 1] 1 2 3 4 5

| Autor: Ďura | Vydáno dne 17. 09. 2010 | Počet komentářů: 1 | Přidat komentář | Informační e-mailVytisknout článek
| Zdroj: Ďura, gjl@volny.cz

Našli jste ve článku chybu, nebo překlep? Budeme vděční za upozornění. Napište nám. Děkujeme

Související články:
Odsedky včera a dnes (06.05.2019)
Varování před špatně zalepenými borháky (02.04.2019)
Grivel Vlad (30.10.2018)
Prasklá karabina Camp (10.07.2017)
Edelrid OHM (08.01.2017)
Horolezecká přilba SALEWA PIUMA PRO (21.12.2016)
Textilní smyčky při dynamickém zatížení (11.12.2016)
Scutumwear - uživatelský test (05.10.2016)
Kong Gipsy (08.09.2016)
Grigri+ vylepšené pro začátečníky (19.07.2016)
Test sedáku Petzl Sitta (20.06.2016)
Mammut Neon Gear 45L (11.04.2016)
BeUp - první dojmy (17.03.2016)
Borháky a kruhy za milion (29.12.2015)
Co měl Tomáš Petreček na Gasherbrumu? (10.12.2015)
Hanibal Czech Outdoor Awards 2015 (07.10.2015)
Kontrola karabin DMM (18.09.2015)
Patagonia Super Alpine Jacket (30.07.2015)
Horolezecké novinky 2015 (28.04.2015)
Náplast na puchýře (19.04.2015)
GRIVEL TWIN GATE MEGA K6G (13.03.2015)
Patagonia Ascensionist 45l (23.02.2015)
Zajímavosti z veletrhu ISPO (18.02.2015)
Link Cams (27.01.2015)
ROCK EXOTICA / DOUBLE MICROCENDER (21.11.2013)
Novinky Beal (20.10.2013)
Aktuální slevy (04.10.2013)
Zajímavý matroš: Rock Exotica ROCK STAR (30.09.2013)
ROCK EXOTICA HMS Pirate (03.09.2013)
Test: Optrix XD5 (16.08.2013)
Via ferratové sety (30.04.2013)
Test lana Singing Rock Icon 9,3 (04.04.2013)
Další průšvih ferratových setů (05.03.2013)
CHKO Český Ráj schválila použití UFO (04.03.2013)
Wild Country stahuje karabiny Helium (12.12.2012)
Podložka Therm-A-Rest Neoair Trekker (11.11.2012)
Testy kruhů a borháků (02.10.2012)
Čeští výrobci kritizují Alpenverein (17.09.2012)
Ocún stahuje na výměnu feratové sety (13.09.2012)
Ferratové sety OCÚN jdou do zkušebny (11.09.2012)
Elastická časovaná bomba ve ferratových setech (04.09.2012)
Testování probroušených karabin (30.08.2012)
Singing Rock preventivně stahuje ferratové sety (28.08.2012)
Salewa vyměňuje úvazy (23.08.2012)
Výstraha: Vada ferratových setů Edelrid (17.08.2012)
Proč praskla karabina? (11.06.2012)
Jak se jistí s jistítkem Alpine-UP? (29.03.2012)
Tre Sirius (28.03.2012)
Petzl 2012 (28.02.2012)
ROCK EXOTICA (24.01.2012)
HMS karabiny se zvýšenou bezpečností (17.01.2012)
Joss Rock Climbing cams se stahují z trhu (10.01.2012)
Zajímavosti z veletrhu Sport Life v Brně (14.11.2011)
Šajn jak halogen: LED LENSER H7 (20.10.2011)
V Dolním Žlebu se trhaly borháky a kruhy (02.08.2011)
Petzl stahuje některé série Grigri 2 (20.06.2011)
Singing Rock stahuje úvazky (06.06.2011)
Nebezpečí s Grigri 2 (02.06.2011)
iPhone v outdooru: pouzdro s baterií Energizer AP1201 (02.06.2011)
Výrobní vada ferratových setů Petzl SCORPIO - výzva ke kontrole (23.05.2011)
Grigri 2 - uživatelský test (05.05.2011)
DMM stahuje Dragon Cams (01.03.2011)
Nebezpečné kopie (14.02.2011)
Výrobní vada u nýtů Red Point Arco (27.10.2010)
Nejlepší lano je Beal (02.09.2010)
Co si beru na Hohe Wand (07.05.2010)
Rozhovor s vynálezcem lavinového airbagu (17.02.2010)
Eider myslí na ženy (03.08.2009)
Test vlněného prádla Devold Multisport (19.12.2008)
Test bundy Salewa Plaisir GTX M (13.12.2008)
Outdoor awards (16.06.2008)
Reverso 3 (29.05.2008)
Spuštěn nový portál o vybavení - OutdoorInfo.cz (02.11.2006)
Osazování kruhů (07.04.2006)
Vyhynulé zvíře expanduje (22.03.2006)
Akrobacie mixolezení (09.03.2006)
Grivel X- monster (18.02.2006)
Nový katalog Petzl (09.02.2006)



Komentář ze dne: 19.12.2016 15:14:35     Reagovat
Autor: neregistrovaný - Lukas B. (@)
Titulek: s křížkem po funuse po šesti letech
čili obecně ano, je to tak, vytvoříme-li vrub, koncentruje se nám u něj napětí, a při cyklickém namáhání a notabene při střídání tahového a tlakového napětí to může iniciovat vznik a rozvoj trhliny. ale proboha, tohle se opravdu týká cyklického namáhání! takhle praská náprava u lokomotivy nebo příčník železničního mostu. to jsou řádově desetitisíce, statisíce a miliony cyklů. to je pro karabiny zcela irelevantní. rovněž je irelevantní to, co vidíme, pozorujeme-li strejdu kameníka jak opracovává šutr při sochání nebo strejdu sklenáře při lámání skleněných tabulí, udělá vroubek a pak ťukne proti a odštípne akorát po vroubek (kameník), respektive nařízne sklo a zlomí podél malinkého vrypu - materiál karabin je materiál kujný a nikoli křehký jako sklo či kámen.

u horolezeckého materiálu je z hlediska únavy materiálu a šíření trhlin zajímavá oblast velmi malého počtu cyklů, kdy dochází k plastické deformaci a po odlehčení ke vzniku reziduálních napětí, zní to hrozně učeně, ale takhle lámeme drát když ho potřebujeme kus oddělit a nemáme kleště, několikrát ohneme tam a zpět až se objeví trhlina-nalomenina a další dvě tři ohnutí a ono to praskne. tam nějaký ťuk-vroubek nemá žádný význam.
takže resumé je nechat to koňovi. leda snad, kdyby byl někdo takový pablb odvážný, aby házel na karabinu metrákové šutry a pak hodně zdeformovanou karabinu narovnával kladivem na kovadlině - a to několikrát po sobě.
0 0
